营口山鹰SY-FHMK-4786B防火门防火卷帘门的安装方法和步骤

发布日期:2021-09-06 09:14浏览次数:
SY-FHMK-4786B防火门接线盒防火卷帘门的安装方法

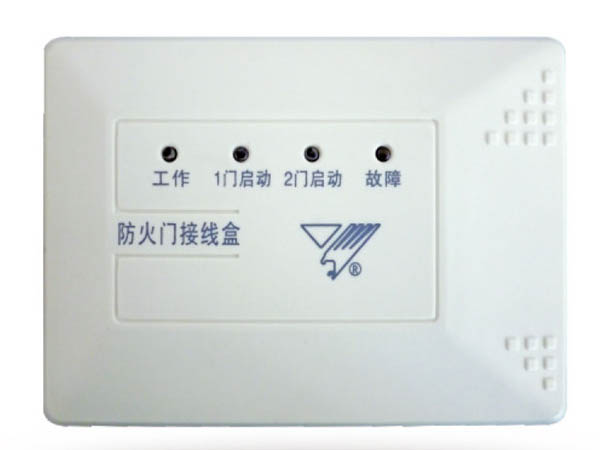

防火卷帘门中有接线盒,SY-FHMK-4786B防火门接线盒(常闭双门)
在一些商铺或者个人租赁店铺中,会使用
SY-FHMK-4786B防火门接线盒(常闭双门)以及卷帘门,通过使用接线盒,让防火卷帘门可以控制,分常开以及常闭卷帘门。如何接线?

1、U、V、W为电机线,提供电压给电机使用。2、W是温感接入线,Y是烟感接入线,烟温感端子需连接公共端才能使用。3、XJ是下降端子、SJ是上升端子、TJ是停止端子,这几个端子主要连接手动控制按钮盒使用。4、K为上位反馈、G为下位反馈,这两个端子主要连接消防控制模块,用于反馈防火卷帘门的上升和下降信息。防火卷帘门的安装方法和步骤1防火卷帘门的安装方法和步骤2防火卷帘门的安装方法和步骤3防火卷帘门的安装方法和步骤4防火卷帘门的安装方法和步骤5防火卷帘门的安装方法和步骤6防火卷帘门的安装方法和步骤71按设计型号,查阅产品说明书和电气原理图。检查产品表面处理和零附件。量测产品各部位基本尺寸。 检查门洞口是否与卷帘门尺寸相符;导轨、支架的预埋件位置、数量是否正确。防火卷帘门的安装方法和步骤2测量洞口标高,弹出两导轨垂线及卷筒中心线。防火卷帘门的安装方法和步骤3将垫板电焊在预埋铁板上,用螺丝固定卷筒的左右支架,安装卷筒。卷筒安装后应转动灵活。防火卷帘门的安装方法和步骤4安装减速器和传动系统。防火卷帘门的安装方法和步骤5安装电气拴街系统。防火卷帘门的安装方法和步骤6空载试车。防火卷帘门的安装方法和步骤7将事先装配好的帘板安装在卷筒上。防火卷帘门的安装方法和步骤8安装导轨。按图纸规定位置,将两侧及上方导轨焊牢于墙体预埋件上,并焊成以体,各导轨应在同一垂直平面上。防火卷帘门的安装方法和步骤9安装水幕喷淋系统,并与总控制系统连接。防火卷帘门的安装方法和步骤10试车。先用手去试运行,再用电动机启闭数次,调整至无卡住、阻滞及异常。
SY-FHMK-4786B防火门接线盒(常闭双门)以及防火卷帘门安装,根据实际用途,进行安装调整。防火卷帘门为什么安装?其一有效保护财产,火灾也会导致大量损失。
